Особенности формирования полисопряженных структур в процессе термической и окислительной деструкции полиакрилонитрила

Исследования термической и окислительной деструкции полиакрилолитрила (ПАН), проведенные в течение последних лет [1—7], показала, что до сих пор не существует единого мнения о строении термообработанного полимера и механизмах протекающих реакций.

Настоящая работа представляет собой попытку исследования термоокислительной деструкции ПАН с применением ряда независимых методов: ТГА, химического и элементного анализов, а также оптической спектроскопии с целью получения полуколичественных оценок баланса протекающих реакций и, на основе этого, выделения основных и второстепенных путей деструкции.

Объектом исследований служил ПАН, полученный полимеризацией акрилонитрила в водной среде с концентрацией мономера в растворе 7%. Инициирующая система: КМnСч — Н2С2О4 (1:4). ММ полимера, оцененная вискозиметрически [8], составляет 105. Элементный состав: Н — 6,24; С — 66,97; N — 25,90%. Пленки полимера толщиной 25 мкм готовили из 5%-ного раствора полимера в ДМФА высушиванием при 60°. Остатки растворителя удаляли по методике, описанной в работе [7]. Термообработку проводили в токе воздуха или азота при 140—260°; температуру поддерживали с точностью ±2°. После прохождения камеры с образцом поток газа вместе с выделившимися продуктами деструкции последовательно пропускали через 0,1 н. растворы КОН и НС1. В первом улавливались синильная кислота, во втором — аммиак. Анализ конденсированных HCN и NH3 проводили методами, описанными в работе [9].

УФ-спектры снимали на спектрофотометре СФ-26, в канале сравнения которого находилась необработанная пленка полимера. ИК-спектры регистрировали на спектрофотометре «Specord IR-75».

С целью выявления главных реакций деструкции были количественно сопоставлены выделение продуктов распада, потери веса и изменение элементного состава ПАН. Из рис. 1, а видно, что при 180° на воздухе потеря веса во времени возрастает, достигает максимума, после чего монотонно уменьшается до нуля. Форма кривой 1 показывает, что, начиная с некоторого момента, процесс присоединения кислорода к полимеру преобладает над процессом выделения продуктов распада. При более высоких температурах (220 и 260°) кривые не имеют максимума. Выход кривых на насыщение говорит о наступлении динамического равновесия между процессами присоединения кислорода и выделения летучих продуктов.

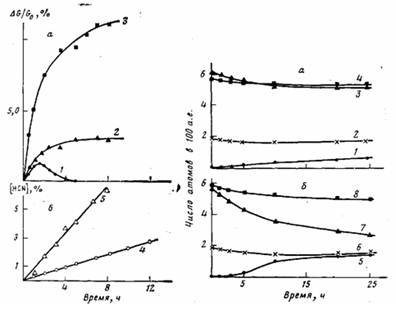

Рис. 1. Зависимости потери веса (AG/G0) ПАН (а) и количества HCN (в % к весу исходного образца) (б) от времени прогревания на воздухе при 180 (1, 4), 220 (2, 5),.260° (3)

Рис. 2. Изменение элементного состава ПАН в зависимости от времени термообработки на воздухе при 180 (а) и 230° (б): кислород (1, 5), азот (2, 6), водород (3, 7)г углерод (4, 8)

Из данных проведенного хроматографического анализа следует, что в описываемых условиях выделяются два химически различных соединения. Анализ продуктов пиролиза показал, что их основную часть составляет синильная кислота, представленные на рис. 1, б кривые демонстрируют практически линейную зависимость количества HGN от времени. Как видно из сопоставления кривых на рис. 1, а и б, потери веса происходят не только вследствие выделения HGN. Результаты анализа элементного состава ПАН в ходе процесса (рис. 2, а и б) показывают, что с наибольшей скоростью уменьшается содержание атомов водорода в полимере. При этом разный наклон кривых 1 и 4 (рис. 1,а и б) означает, что водород выделяется не только в виде HCN. За любой выбранный промежуток времени величина АН/АО»2 (где АН и АО — изменение содержания водорода и кислорода соответственно), т. е. один атом кислорода обменивается на два атома водорода, что указывает на выделение Н20. Количество Н20 было вычислено на основании кривых изменения элементного состава по уменьшению содержания водорода с поправкой на выделение водорода в виде HCN. Таким образом, водород участвует в двух реакциях — выделения HCN и Н20.
