Радикальная сополимеризация акрилат- и метакрилатгуанидинов с виниловыми мономерами

Термофизические методы исследования. Фазовое поведение систем изучали на термоаналитической установке (МОМ, Венгрия) с нагревательной ячейкой DSС-30 при скорости нагревания 5 град/мин в саморегенерирующейся атмосфере воздуха.

Термическую устойчивость изучали методом дифференциального термического анализа (ДТА) и дифференциальной термической гравиметрии (ДТГ) на дериватографе Q-1000D (фирма МОМ, Венгрия) на воздухе при скорости нагревания 2,5 град/мин от 20 до 1000 °С. Термофизические данные обрабатывались с использованием программно-аппаратного комплекса для измерения сигналов дериватографа Q-1000D (фирма МОМ, Венгрия) и компьютерной обработки данных термогравиметрического анализа.

2.7

Фотометрический метод определения мутности

Мутность воды определяли фотометрическим путем сравнения проб исследуемой воды со стандартными суспензиями на КФК-3.

Построение градуировочного графика

Градуировочный график строили по стандартным рабочим суспензиям.

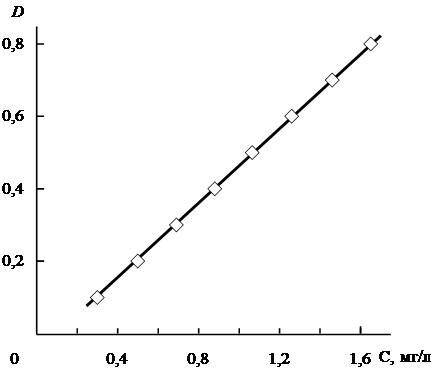

Рис. 5. Калибровочный график определения мутности воды

Перед проведением испытания во избежание ошибок производили калибровку фотоколориметра по жидким стандартным суспензиям мутности или по набору твердых стандартных суспензий мутности с известной оптической плотностью.

В кювету с толщиной поглощающего свет слоя 5-10 см вносили хорошо взболтанную испытуемую пробу, измеряли оптическую плотность при длине волны λ = 364 нм. Контрольной жидкостью служила испытуемая вода, из которой удалены взвешенные вещества путем центрифугирования или фильтрования через мембранные фильтры №4 (обработанные кипячением).

Содержание мутности в мг/л определяли по градуировочному графику рис 5.

Определение параметров флоккулирующей активности сополимеров

Флоккулирующую активность полиэлектролитов определяли на модельных и реальных дисперсных системах. Одной из модельных систем являлась водная суспензия каолина, которая в поверхностном слое частиц имеет отрицательный заряд за счет силанольных групп. Каолин представляет собой вид белой глины, состоящий из оксидов кремния (30-70%) и алюминия (10-40%). Главная составная часть каолина - минерал каолинит (подкласс слоистых силикатов) Al4[Si4O10](OH)8, плотность 2500-2700 кг/м3.

Каолин сушили до постоянного веса при 100 °С и хранили в эксикаторе. Суспензию готовили за 1 сутки до проведения измерений, концентрация дисперсной фазы в суспензии составляла 0,8 % (масс). Перед проведением анализа суспензию перемешивали с целью равномерного распределения частиц.

Для исследования процесса флоккуляции в водную суспензию каолина с концентрацией 0,5 и 0,8 % вводили флоккулянты, концентрация которых в системе составляла 0,01-1,0 масс. %, и определяли зависимость мутности надосадочной жидкости от концентрации и состава сополимера.

При проведении турбидиметрических измерений полученные полимерсодержащие суспензии перемешивали в течение 2-х мин со скоростью 100 об/мин, не допуская попадания воздуха. Через определенные промежутки времени отбирали надосадочную жидкость и измеряли оптическую плотность (D) на приборе КФК-3 при длине волны λ = 364 нм против дистиллированной воды.

2.8

Определение бактерицидных свойств сополимеров

Методика 1. Для определения числа колоний кишечной палочки производят посев исследуемой воды, обработанной гуанидиновыми препаратами, на мясо-пептонную среду и выращивают колонии E.coli в течение 48 часов при 22 ºС, после чего колонии пересчитываются. Таким образом определяются бактерицидные свойства гуанидинсодержащих полимеров непосредственно в воде.

Порядок анализа. Расплавляют в баке с теплой водой (35ºС) стерильную питательную среду.

Ставят на стол в один ряд 4 стерилизованных чашки Петри и, слегка приподнимая только один край крышки, наливают в них при помощи стерилизованной пипетки по порядку: 0,1 – 0,2 – 0,5 – 1,0 см3 исследуемой воды. Затем в каждую из чашек прибавляют около 10 см3 питательной среды и плавными движениями смешивают ее с водой, равномерно распределяя массу по дну чашки Петри и не пачкая ее краев. Затем чашки ставят на холодную горизонтальную поверхность и дают желатиновой среде застыть. При посеве концы пипеток должны быть фламбированы.
